Eaton Motor Koruma Cihazı

Motorlar pek çok uygulamanın temel elemanıdır. Dolayısıyla motorların korunması, bir makine, sistem ve onlara ilişkin süreçlerin güvenli ve sorunsuz çalışması için kritik derecede önemlidir. Günümüzde, motor koruma elemanları çok daha fazla işlem yapabilmektedirler. Motorun durumu hakkında ayrıntılı bilgi sağlayarak, sistem mevcudiyetini geliştirmeye yardım sağlarlar.

Motorların nasıl korunduğu, güvenlik ve servis ömrü için büyük ölçüde önem taşımaktadır. Motorların, ilişkili makinelerin ve sistemlerin zarar görmemesi için motor koruma elamanlarının gerekliliği gözler önündedir. Motor koruma elemanları aynı zamanda çalıştırılan ekipmanların çalıştırılmasının engellenmesi, aşırı yük, kısa devre ve üç fazlı güç kaynaklarındaki harici iletken hatalarına ilişkin zararlardan korumaya yarar.

Kullanıcılar, motor koruma yanında gitgide artan oranda fonksiyonlar istiyorlar. Mesela, mevcut yük durumunu bilmek, ani yük artışında devre kesici aniden tripe düşmeden ve sistem durma noktasına gelmeden, erken tedbir alabilme açısından faydalıdır. Motor koruma şalterinin tripe düşmesi ile ilişkili ayrıntılı arıza tespit bilgisi, arıza tespit sürecine de yardımcı olabilir. Motorun tek başına harcadığı gücü izleyme ve değişikliklerin kayıtları günümüz enerji verimliliği döneminde son derece pratikleşmektedir.

Tüm bunların uygulanması için, akıllı motor koruma sistemleri ilgili verileri kaydetmeli ve aktarmalıdır. Modern motor koruma sistemlerinde genellikle iki ana teknoloji görülür; kısa devre anında devreye giren, ayarlanabilir akımlı klasik elektromekanik devre kesici ve kaydedilen verileri daha yüksek seviye kontrol sistemine aktarmak için Profibus veya Modbus endüstriyel ağ sistemleriyle çalışan elektronik motor izleme sistemleri.

Karmaşık motor yönetim sistemlerinin maliyeti elektromekanik motor koruma anahtarlarından çok daha yüksektir. Daha fazla kurulum alanı gerektirir ve genellikle ihtiyaç fazlası fonksiyonlar taşırlar.

Motor Akımı ve Aşırı Yüke Bir Bakış

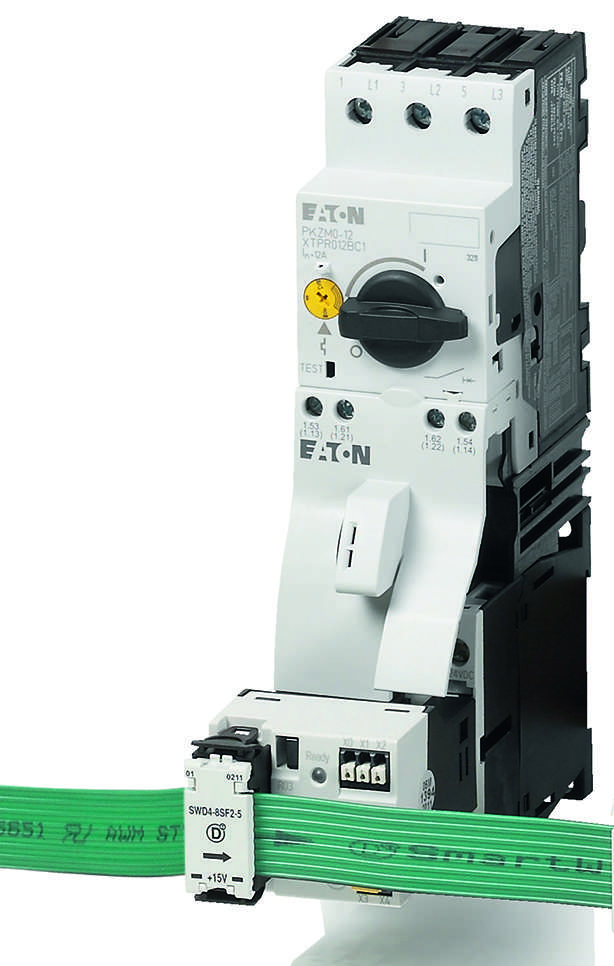

Alternatif bir çözüm, elektronik geniş aralıklı aşırı yük korumalı Eaton PKE elektronik motor koruma şalteridir. Sistem, kompakt son model motor koruma cihazından istenen pek çok fonksiyonu sağlamaktadır. Temel koruma fonksiyonu yanında sistem, motorun durumu hakkında geniş kapsamlı bir değerlendirme için gerekli bilgileri kaydeder.

Tasarımı, klasik elektromekanik motor koruma şalterine benzer. Dolayısıyla, proje geliştirilmesini olumsuz etkilemeden kolayca monte edilebilir. Entegre elektronik birimi sayesinde, ilgili bilgileri daha fazla işlem için son uygulamaya iletim önce kaydeder. Bu bilgilere motor akımı, aşırı yük vd. teşhis verileri dahildir.

Sabit akımlı motor uygulamalarında, akım dalgalanmaları kolayca kaydedilir. Bir pompanın akımında azalma görülen okumaların artışı, kuru ortamda çalıştığını gösterebilir. Tüm bu veriler, bakım çalışması tahmini için kullanılabilir.

Aşırı yükleri analog değerler cinsinden kaydetme kabiliyeti, çalışma güvenliği açısından kritiktir. Motordaki yük ve muhtemel kapanmadaki yükün değerlendirilme ve analizinde operatörlere yardımcı değerler, sürücü arızası engellemek için devre kesici devreye girmeden personelin tedbirler almasını sağlayabilir. Farklı iklim koşullarında, taşıma bandı besleyen sürücüde yük durumu izleme, motor koruma sisteminin istem dışı durmaması için iyileştirilebilir. Bu halde PKE, güvenli çalışma garantisi ve sistem mevcudiyetini iyileştirmede önemlidir.

Kolay Arıza Tespiti ve IE3 Uyumluluğu

PKE elektronik motor koruma şalteri trip olunca, koruma yanında, hata nedeni hakkında ayrıntılı bilgi verilir. Burada klasik motor koruma şalteri sadece, şalter atması aşırı yük mü yoksa kısa devre kaynaklı mı olduğuna ilişkin bilgiler verir ve kontrol kabloları vasıtasıyla PLC’ye hata mesajı raporlar.

Buna karşılık elektronik motor koruma şalteri, kapanma nedeni muhtemel faz hatası hakkında da bilgi verir. İletilen değerlere, PKE tarafından sağlanan aşırı yük ayarları ve CLASS ayarları (5-20) dahildir. Bu rakamlar, cihazın parametrelendirilmesini kolaylaştırmakta ve hatalı ayar veya çalışma sırasında beklenmedik değişikliklerin tespitini sağlar. Böylece, şalterin erken triple açması veya bağlantılı motorun aşırı yüklenmesi engellenebilir.

Enerji İle İlişkili Ürünler kılavuzlarına göre, PKE elektronik motor koruma şalterleri enerji verimliliği sınıfı IE3’e kadar motorlarla uyumludur. Anahtarlama ekipmanları, çok daha büyük besleme akımlarına maruz kalacakları için, IE3 motorları uyumlu olduklarından emin olmak için kontrol edilmelidir. Eaton, PKE ve PKZ motor koruma şalterleriyle böyle koruma sağlamakta ve değişen gereksinimlere uyumluluk sağlamaktadır. Her ikisinin de IE2 ve IE3 motorlarını güvenilir ve emniyetli korumak için uygunluğu kanıtlanmıştır. Yenilenmiş DILM kontaktörleri yanında, 375 kW’a kadar IE3’e hazır motor yolverici kombinasyonu kullanılabilir.

Entegre – Akıllı ve Esnek

PKE elektronik motor koruma şalteri, Eaton’un SmartWire-DT akıllı kablolama ve iletişim teknolojisi sayesinde, anında haberleşme özellikli anahtarlama cihazı kabul edilebilir. Elektrik sistemlerinde planlama, projelendirme, kablolama, test etme ve devreye alma klasik kablolamadan daha hızlı gerçekleşir. Akıllı kablolama, kontrol ve sinyalizasyon ekipmanı, yardımcı kontaklar, işaret ışıkları, motor koruma şalterleri, yumuşak yolvericiler, frekans konvertörleri ve devreler arasındaki bağlantılar daha da kolay yapılır ve onları haberleşme özellikli otomasyon bileşenlerine dönüştürebilir.

Anahtarlama ekipmanının kaydettiği veriler, gateway kullanılarak geleneksel endüstriyel fieldbus’lara da iletilebilir. Gatewayler Profibus, Canopen, Profitnet, Modbus-TCP, Ethernet-IP, Powerlink ve Ethercat ile uyumludurlar. Gateway mimarisi, farklı kontrol birimlerine bağlanıldığında gateway değiştirme şartı demektir. Başka şalt ekipmanı değişikliği gerekmez.

PKE elektronik motor koruma cihazı, SmartWire-DT ile birlikte çalışma güvenliği artırmak, makine veya sistem mevcudiyet sürelerini iyileştirmek için güçlü ve etkili motor koruma sağlar. Bakım programını en iyi hale getirmeye yarar. Hata anında, gelişmiş arıza tespit verileri sayesinde tamir süresini azaltabilir. Ek kazanç olarak, tasarım ve çalışması PKZ elektromekanik motor koruma şalteri ile aynıdır. Böylece kullanması da daha kolaydır. PKE’nin akıllı motor koruması sayesinde, makine ve sistem üreticileri daha basit ve daha uygun maliyetli kompakt çözümler sunabilirler. Böylece sistemlerin güvenilirliği de artar.

Gelişmiş İletişim

Takılıp çıkarılabilen SmartWire-DT akıllı kablolama ve haberleşme sistemi, çok fonksiyonlu elektronik motor yolvericilerini (EMS), motor akımı, aşırı yük, faydalı teşhis verileri gibi verileri alabilen, haberleşme özellikli anahtarlama cihazına çevirir. Bu bilgi daha fazla işleme için bir uygulamaya aktarılabilir. Geateway yoluyla bütün genel endüstriyel fielbusa da aktarılabilir.

Bu teknoloji, kullanıcılara çeşitli avantajlar sağlar. İlk aşamada kritik motor yük durumları gösterilir. Ani kapanmada motor koruma fonksiyonunun durması ve ilişkili aktüatörün arızasına karşı gelişmiş aksiyon başlatılabilir. Veri şeffaflığı, hata teşhisini ve bakımı kolaylaştırır. Çünkü sistem durunca EMS cihazı, hatanın nedenini bildirir.

Kompakt çok fonksiyonlu cihaz olarak EMS’de dört eşsiz özellik birleştirilmiştir: Kategori 3 (EN 13849-1) gereksinimlerine göre motora direkt yolverme, motoru iki yönlü yolverme, motor koruma ve güvenli kapatma. Genel bileşen sayısı azaltılarak ve soketli teknoloji kullanılarak geleneksel şalt cihazlarına göre kablolama maliyetleri %60’a kadar ve donanım bileşenleri %70’e kadar azaltılabilir.

EMC cihazının geniş aralıklı aşırı yük koruma özelliği sayesinde, sadece iki akım seviye modeli gerekir. 0.18’den 6.5 A (AC-53a) ve 9 A’ya (AC-51) kadar. Böylece ürün seçimi ve yedek parça stoklama basitleşiyor. Entegre hibrit devre yıpranmadan (30 milyon çalışma çevrimi) çalışır. Böylece geleneksel şalt cihazlarına göre tahmini ömür artar ve makine üreticilerine ek güvenilirlik sağlanır.

30 milimetre genişliği ile, geleneksel 45 milimetre modele göre kontrol panosunda yer tasarrufu sağlar. 0.06-3 kW arasında çıkış sağlayan EMS için ana uygulama alanları arasında makine, taşımacılık, lojistik ve paketleme ekipmanları mevcuttur.
