EN ISO 13855 Uyarınca Güvenli Mesafe

Presler, robotlar, kullanıcı erişimli makineler gibi güçle çalışan makinelerin durma zaman, mesafe ve hızı mutlaka düzenli aralıklarla ölçülmelidir. Güvenli mesafe doğrulanma için bu ölçümler hayati derecede önem taşıyor. Uluslararası güvenlik standartlarına uygun, tehlikeli hareketli makineler koruma cihazlarıyla donatılmalı ve bu koruma cihazları personel güvenliği sağlayabilmesi için doğru güvenli mesafede çalıştırılmalıdır. Bir koruma cihazının yanlış konuma yerleştirilmesi (çift el emniyet modülü, güvenlik ışık perdesi, güvenlik paspası vb.) operatörün yaralanma veya ölüm tehlikesiyle sonuçlanabilir.

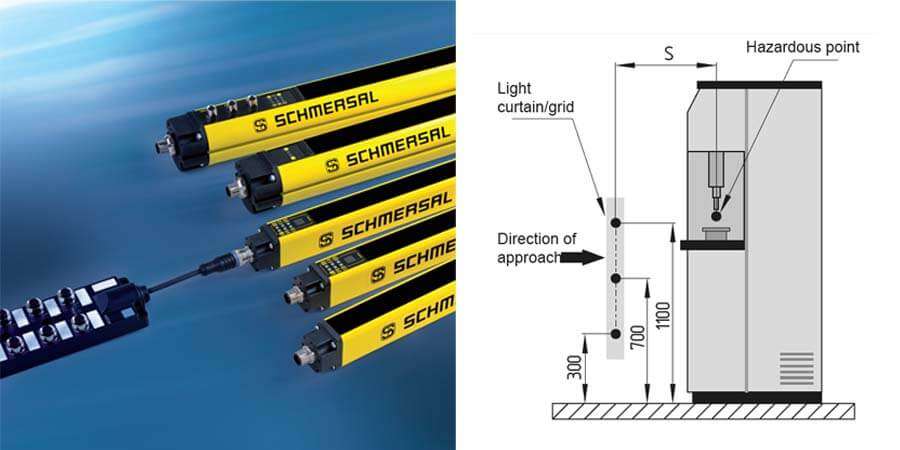

Güvenli mesafe hesaplamak için durma zamanı, durma mesafesi, hız gibi önemli ölçüm değerleri mutlaka bilinmelidir. Güvenli mesafe, EN ISO 13855 gibi uluslararası standartlarda tanımlıdır. Güvenli mesafe, hareket veya yaklaşım algılayan koruyucu güvenlik ekipmanların tehlikeli bölgeye girişi algılayarak makineye durma sinyali iletmesi ve makinenin durması arasındaki sürede uzuvların tehlikeli noktaya ulaşamamasını garantileyen minimum mesafedir.

Maksimum güvenlik için durma süresi ölçümleri periyodik tekrarlanmalıdır. (6 ay)

S=K*T+C

S=Minimum Mesafe (mm)

K=Sabit Değer (mm/s), (Yaklaşım hızına göre ayarlanır)

T=Toplam Sistem Durma Performansı/Süresi (s)

C=Ek Mesafe (mm), Koruyucu sistem aktifleşmeden içeri girilebilinen mesafe

Sistemin toplam durma performansı hesaplanırken, hareket veya giriş algılayan güvenlik cihazının tepki süresi, cihazın bağlandığı güvenlik kontrol devresinin tehlikeli makine hareketine durma emri iletmesi, durma sinyali ardından makinenin tam durma performansı (zamana göre değişken ve kaza riskli kısım) ve muhtemel ek süreler önemlidir.

T=t1+t2+…+tn

T=Sistemin toplam durma performansı

t1=Algılama fonksiyonunun aktivasyonu ve cihazın çıkışını aktif etmesi için gerekli süre

t2=Makinenin maksimum tepki süresi

tn=Ek süreler

Çift el emniyet modülü veya güvenlik ışık perdeleri için güvenli mesafe, makine durma süresi ürünüdür. Belirli bir maksimum el hızına göre hesaplanır. Maksimum el hızı tanımı içingüvenlik standartları (mesela ISO 13855) mevcuttur. Durma süresi ölçümleri, makinenin maksimum hız noktasında yapılmalıdır. Bunun için makine hareketi bütününde bir hız ölçümü yaparak doğru nokta bulunmalıdır. Bu sayede durma zamanı ölçümü, maksimum durma süresi ve doğru minimum güvenlik mesafesini belirlemek için makinenin en kötü koşullarında yapılır.
