İnternet Tabanlı Aydınlatma Kontrolü

DALI ile LON, Bacnet, KNX, Ethernet, Profibus ve Modbus altında aydınlatma kontrolü yapılabilir.

Günümüzün en önemli sorunu elektrik enerjisinin efektif kullanılmasıdır. WAGO, enerji tasarrufu hedefli aydınlatma kontrol çözümleri üretiyor. Bu amaçla Carrefour ile birlikte İstanbul’da büyük bir proje gerçekleştirmiştir. Projenin temel amacı, binlerce balastlı bir markette elektrik tasarrufudur.

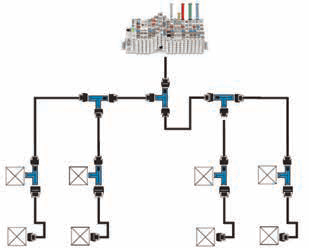

Projenin ilk adımı, marketteki toplam 1620 balastı eski armatürlerden söküp yerine DALI balastlar takmaktır. Bu işe çok kolaylık sağlayan WAGO WINSTA konnektörler, montajı çok rahatlatmıştır. Standart armatürlerin montajı 10-15 dakika sürerken bu WAGO Winsta ürünleriyle 1-2 dakika sürmüştür. Arıza anında enerjiyi kesmeden, arızalı armatür rahatlıkla değiştirilebiliyor. Balastların değiştirilmesi ardından, mağazaya üç ayrı aydınlatma kontrol panosu yerleştirilmiştir. Her bir aydınlatma kontrol panosu 2 adet 32BIT CPU’lu Wago Ethernet Controller (750-841) içeriyor. Wago PLC modüler yapıdadır. 9 adet DALI / DSI master kontrol modülleri (750-641) ile 1620 balast dijital kumanda (ışık ayarı, açıp kapatması) edilmiştir. Bu panolar, markette 27 bölgeyi bağımsız kontrol ediyor. Her bir bölgede tavana monteli DALI M-Sensorlerle bölgelerin aydınlık seviyeleri ölçülmekte ve ölçülen değerler doğrultusunda sabit ışık kontrolü yapılıyor. WAGO DALI kütüphanesinde hazır fonksiyon bloğu, bu işlemi kolayca gerçekleştiriyor.

Gün ışığı mağazaya girince sensörler tarafından algılanır, DALI modüle ışık bilgisi gönderir ve her bir Dali parça, 64 balasta gün ışığı seviyesinin mağaza içinde yükseldiğini ve ışık seviyesinin azaltılması gerektiğini bildirir. Böylece güneş ışığından faydalanarak elektrik tasarrufu sağlanıyor. DALI sistemsiz bir mağazada bu ölçüm yapılmadığı için gece-gündüz armatürler açık kalarak boşa elektrik tüketecektir. Yapılan ölçümlerde %40 civarında enerji tasarrufu sağlanmıştır. Burada aynı işlem açma-kapama kontrollü yapılır. Ancak en önemli noktalardan biri, flouresant armatürler açma-kapama kontrollü üretilmediği ve ortalama ömürleri 10000-15000 saat arası değiştiği için, aç-kapa yapıldığında ömür yarıdan fazla azalır. Dolayısıyla, enerji tasarrufu sağlarken mevcut sisteme zararla işletme maliyetleri de yükselmektedir.

Carrefour Haramidere mağazasının güvenlik odasındaki SCADA sistemiyle marketteki 27 ayrı bölge (kasalar, şarküteri, kuru yemiş, kuru gıda) istenilen ışık seviyesine ayarlanabilir, her bölgenin ışık seviyesi izlenerek kontrol edilebilir. Carrefour Genel Müdürlüğü binasına, Türkiye’deki tüm büyük marketleri izlenme amaçlı uzaktan aydınlatma kontrol sistemi kurulmuştur. Bu sayede, aydınlatma sistemi internet üzerinden kontrol edilebilir hale getirilmiştir. DALI bir haberleşme protokolüdür ve aydınlatma sisteminde tam otomasyon ve geri besleme sistemi kurmaya yarar. DALI ile flouresant, fluoresant kompakt, halojen ve LED lambalar kontrol edilebilir. DALI bus kablosu 5×1,5mm kesitlidir. Özel kablo gerektirmez.

WAGO sisteminde, 1 kontrolör altında 5 DALI master modül çalışarak 320 DALI balastın kontrol edebilir. Yüzlerce kontrolör bir ethernet ağında çalışabilir ve 70000 lamba tek bir merkezden kontrol edilebilir. DALI sistemi ile 64 balast, 16 grup ve 16 senaryo içeren sistem kurulabilir. DALI kütüphanesi ile, balastlaı tek tek adreslenebilir, gruplar yapılandırılabilir, senaryolar gruplanabilir, lambaların çalışma ve arıza durumları izlenebilir. WAGO kontrolörlerle 1-100 arasında dimleme, lamba arızası, balast arızası gibi bilgiler otomatik kontrol edilebilir.

WAGO kontrolörlerle; acil aydınlatmada akü şarj durumları, akü ömür hesabı ve arızalı lamba veya akü takibi çok kolaydır. Armatür ışık seviyeleri otomatik ayarlanarak ve multi sensor kullanarak maksimum enerji tasarrufu sağlanabilir. WAGO kontrolörlerle, ışık şiddeti manuel ayarlanabilir, otomatik seviyelendirme ve otomatik senaryo çalıştırma gibi birçok özel fonksiyon uygulanabilir. WAGO kontrolörler, standart web sunucu içerir. Ek SCADA sistemi gerekmez ve internet üzerinden kontrol edilebilir. Burada en önemli nokta, DALI ile LON, Bacnet, KNX, Ethernet, Profibus ve Modbus altında aydınlatma kontrolü yapılabilmesidir. Dolayısıyla, sistem her türlü bina yönetim sistemi veya fabrika üretim sistemine tam entegre edilerek çalışabilir.
