Kablo Yüksüğü ve Kullanımı

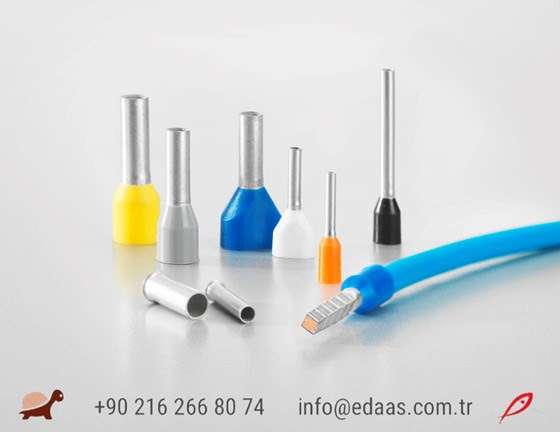

Kablo yüksüğü; damarlı esnek kablo uçlarına takılan, kabloyu sonlandıran ve sağlam iletkenlik sağlayan bağlantı malzemesidir. Kablo yüksüğü takıldıktan sonra kablo devre kesici, kontaktör, sigorta gibi elemanlara bağlanır.

Yalıtımlı damarlı kablolar; üstün esneklik, uzun ömür ve titreşime karşı direnç sayesinde çoğu elektrik panoları için idealdir. Bu kablolar çok ince bakır teller bir araya getirilip yalıtkan malzeme ile sarılarak üretilir. Kablo üzerindeki yalıtkan sıyrılır ve bu halde klemens uçlarına bağlanmaya çalışılırsa, kablo uçları dağılabilir. Bu hal de kablo güç ve sağlamlığını kaybettirir.

Çok damarlı kablolar klemense yüksüksüz bağlanır ve üzerinden akım geçirilirse, kablo ucu dağıldığı için bağlantı noktasında kısa devre oluşabilir ve zamanla korozyon geçirebilir. Dağılan telin her noktası klemense temas etmeyeceğinden bağlantı verimi düşer.

Korozyon, kontak temas direncini arttırır. Temas direnci arttıkça, bağlantı içindeki sıcaklık artar ve daha yüksek akım üretir. 430 mikroohm üzerinde kontak direnci yalıtım kaybı, kısa devre ve pano içinde yanmalara yol açabilir.

Kablo yüksüğü ile, damarlı esnek kabloya bağlantı nokta girişinde sert kablo dayanıklılığı kazandırılabilir. Yüksükler montaj önemli ölçüde basitleşir, güvenlik artar ve maliyetli pano arıza riski azalır.

Kablo Yüksüğünün Takılışı

1. Kablo, açı vermeden ve damarlara zarar vermeden düzgünce kesilmelidir. Kesilme uzunluğu, yüksük uzunluğu ve tel dış çapına göre ayarlanmalıdır.
2. Yüksük takıldıktan sonra, iletken demeti yarım milimetreden fazla dışa sarkmamalıdır.
3. İnce kablo uçları, dağılmayacak şekilde toparlanmalıdır.
4. Plastik bilezik dışında tel kalmamalıdır.
5. Yüksük sıkma aletiyle sıkılmalıdır.
6. Hazırlanan kablolar, hafifçe çekilerek sağlamlık kontrolleri yapılmalıdır.

Kablo Yüksüğü Seçim Kriterleri

1. Kablo Kesiti
2. Renk
3. Yüksük Boyutları
4. İzoleli veya İzolesiz Başlık
5. Sıyrılma Uzunluğu
6. Tekli veya İkili Bağlantıya Uygunluk (Bazı yüksüklerde, tek yüksüğe iki farklı kablo bağlanabilir.)
7. Uluslararası Standartlar

Kaynak: Electricity Turkey Dergisi – www.electricityturkey.com
